ピタッカート

e186b240e4e7800c5a4dade0bf589b78

74de0de9439f153512c4aeb1d96bab17
取り付け例 ︓グランドピアノ
合計荷重︓約500kg


大型楽器の設置に
舞台装置・音響設備の固定に
運搬時の人員削減に
コストダウン・改善提案に

1脚あたり最大使用荷重:200kg

使用方法

08564d85793817d36e7803fe2221b7fd
1.ハンドルを下げて、アジャスターを接地させます。
8329f93279be03e72919602f3194bdd3
2.アジャスターの六角ナット部を回し、レベルの調整を行います。
a79d116b575e0b9f184640a314dcb995
3.移動するときは、ハンドルを引き上げてアジャスターを持ち上げます。htt

ピタッカートが選ばれる理由

■トグルクランプ機構なので、ワンタッチで固定できます。
■床を傷つけず、始動が軽いウレタン車輪を使用しています。
■目立たないブラック仕様なので、舞台装置や音響設備に最適。
■要望に合わせて車輪材質、車輪径が変更可能です。

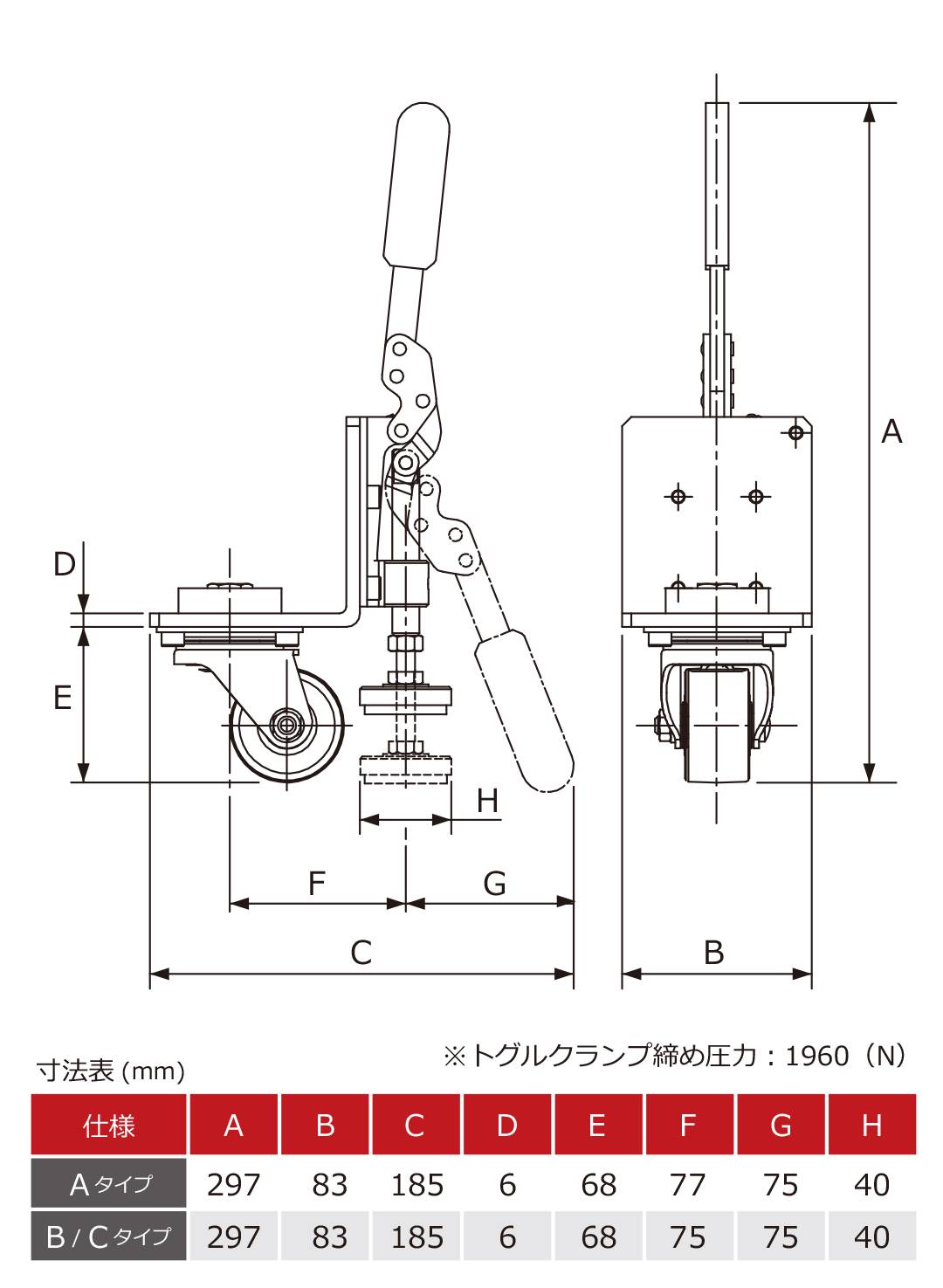

仕様一覧

f8b492b0ba337c17c243d0c725ae5bb0

2a90136e1cdbac4c267023357c3edd12

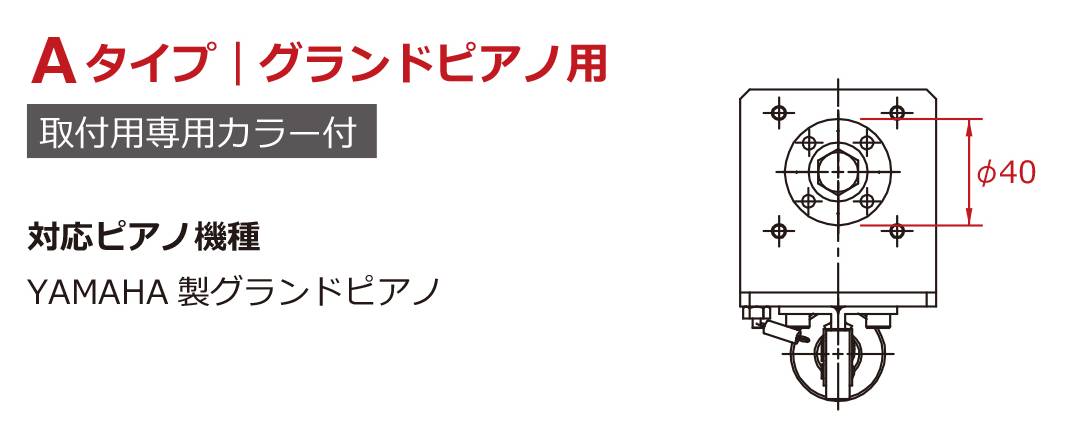

※取り付けるピアノの種類・ねじピッチに合わせて、A ~ B2 タイプよりお選びください。
TGR-A
型式
TGR-A
仕様
Aタイプ/軽量用
表面処理
三価黒クロメート
取付高さ(mm)
74
高さ調整幅(mm)
20
ストローク(mm)
30
車輪径
Φ50

車輪詳細

品 番
車 輪 材 質
重 量 ( kg )
耐 荷 重 ( kgf / 1 脚 )
TGR-A-N
ナイロン
1.6
160
TGR-A-P
ポリウレタン
1.6
200


TGR-B1
型式
TGR-B1
仕様
B1タイプ/重量用
表面処理
三価黒クロメート
取付高さ(mm)
74
高さ調整幅(mm)
20
ストローク(mm)
30
車輪径
Φ50

車輪詳細

品 番
車 輪 材 質
重 量 ( kg )
耐 荷 重 ( kgf / 1 脚 )
TGR-B1-R
ゴム
1.5
80
TGR-B1-F
フェノール
1.5
153

TGR-B1-N
ナイロン
1.7
204


TGR-B2
型式
TGR-B2
仕様
B2タイプ/重量用
表面処理
三価黒クロメート
取付高さ(mm)
74
高さ調整幅(mm)
20
ストローク(mm)
30
車輪径
Φ50

車輪詳細

品 番
車 輪 材 質
重 量 ( kg )
耐 荷 重 ( kgf / 1 脚 )
TGR-B2-R
ゴム
1.5
80
TGR-B2-F
フェノール
1.5
153

TGR-B2-N
ナイロン
1.7
204

図面をクリックすると画像が拡大されます。

※仕様及び形状に関しては、性能・機能の向上のため予告無しに変更する場合がございます。
※特注対応も可能です。詳しくは弊社までお問合せください。
